Podstawy hardware'owca - sprawdzamy zasilacz komputera

09.06.2011 21:34, aktualizacja: 10.06.2011 17:50

Witam, postanowiłem stworzyć krótki wpis o tym jak można sprawdzić czy nasz zasilacz spełnia podstawowe normy ATX.

Przetestujemy albo raczej pomierzymy sobie napięcia na naszym zasilaczu - rzecz bardzo prosta, potrzebne będzie nam tylko:

@ Miernik elektryczny @ Kawałek drutu (ok. 15 cm) @ Przewód zasilający do zasilacza.

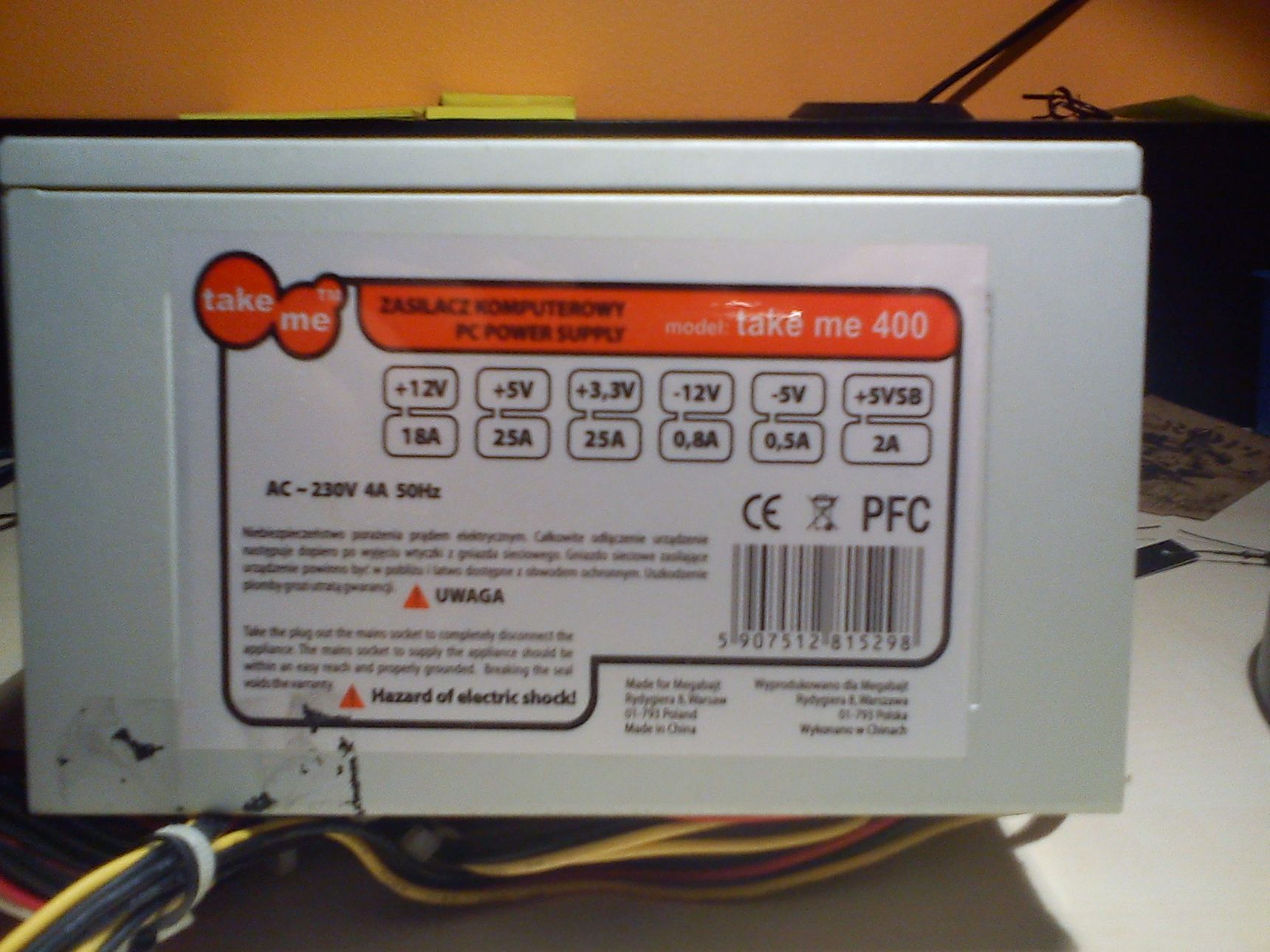

Postanowiłem stworzyć ten praktyczny poradnik na przykładzie mojego starego zasilacza Take Me! 400 W (wiem że to bomba! :D), który swoje lata już wysłużył, póki co robi za awaryjny zasilacz (sic!).

Oto on:

386903

Pomiary oczywiście wykonujemy przy włączonym zasilaczu (tak dla przypomnienia ;) ), przy podłączonym chociażby jednym sprzęcie może to być np. napęd optyczny.

Do uruchomienia takiego zasilacza wystarczy tylko zewrzeć zielony przewód z czarnym. Czyli włożyć drut jedną końcówką w pin zielonego przewodu, a drugą w pin czarnego przewodu - przy głównej wtyczce zasilania do płyty głównej (MPC).

Chodzi mi o coś takiego:

386907

W zasilaczu istnieją trzy linie zasilania: 12 V, 5 V i 3.3 V. Każdą można zmierzyć w bardzo prosty sposób.

Najpierw uruchamiamy miernik i ustawiamy go na pomiar Voltów.

Następnie wykonujemy następujące czynności dla konkretnych napięć:

Napięcie 12 V:

Wybieramy gniazdo - może być molex, główna wtyczka zasilania etc. - byle by były czarny i żółty przewód

Do przewodu żółtego w gnieździe przykładamy czerwoną sondę, zaś czarną sondę do czarnego przewodu.

Napięcie powinno oscylować w granicach: 11.40V - 12.60V

Napięcie 5 V:

Wybieramy gniazdo - może być molex, główna wtyczka zasilania etc. - byle by były czarny i czerwony przewód

Do przewodu czerwonego w gnieździe przykładamy czerwoną sondę, zaś czarną sondę do czarnego przewodu.

Napięcie powinno oscylować w granicach: 4.75V - 5.25V

Napięcie 3.3 V:

Wybieramy gniazdo, które zawiera czarny i pomarańczowy przewód - najlepiej wybierzmy główną wtyczkę zasilania (MPC) płyty głównej.

Do przewodu pomarańczowego przykładamy czerwoną sondę, zaś do czarnego przewodu - czarną.

Napięcie powinno oscylować w granicach: 3.14V - 3.46V

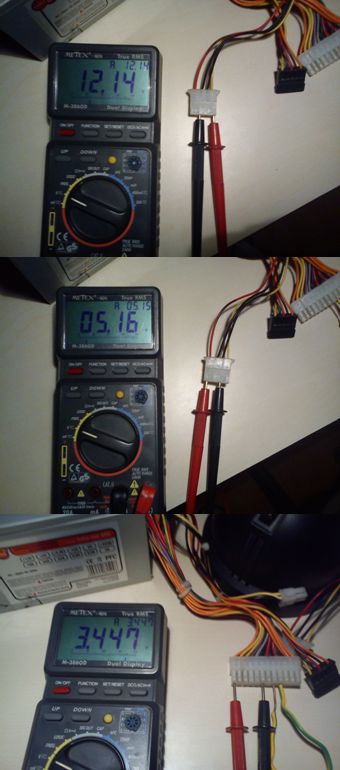

A oto wyniki, kolejno tak jak w przykładzie moich pomiarów:

386924

Jak widać, mój zasilacz napięciami mieści się w wartościach przyjętych przez normę ATX 2.2.

Jeśli zasilacz nie mieści się w tych wartościach, lepiej nie ryzykować i nie podłączać go do jakiegoś komputera - lepiej już kupić nowy.

Należy przecież pamiętać że zasilacz to serce komputera, on jest w tym pudle najważniejszy ;)

Pozdrawiam.
