Frankenstein PC: nowa obudowa CM Qube 500 i chłodzenie MasterLiquid 240L

12.11.2024 | aktual.: 13.11.2024 22:27

Nie tak dawno, na początku okresu wakacyjnego, przeprowadzałem się do nowego M4. Podczas przeprowadzki wszystkie moje gadżety zostały skrupulatnie zapakowane, a ostatnią rzeczą, która opuszczała stare mieszkanie, był mój komputer. No i zdarzyło się to, czego nikt by się nie spodziewał! Komputer zaliczył upadek. Z wysokości około pół metra uderzył o beton. Szczęście, że obudowa MasterCase SL600M, a konkretnie jej masywne nóżki, przyjęły całą siłę uderzenia podczas starcia z ziemią. Niestety, nóżki straciły stabilność, co sprawiło, że obudowa nadawała się już tylko do wymiany.


Chociaż z MasterCase SL600M byłem bardzo zadowolony do momentu upadku, to po prawdzie była dla mnie za duża. Na blogu kolegi @Sirck trafiłem na recenzję obudowy Cooler Master Qube 500 , która – mimo kompaktowych wymiarów – mieści wszystko, co trzeba, od płyt EATX po najnowsze karty graficzne. Zdecydowałem się zaryzykować.

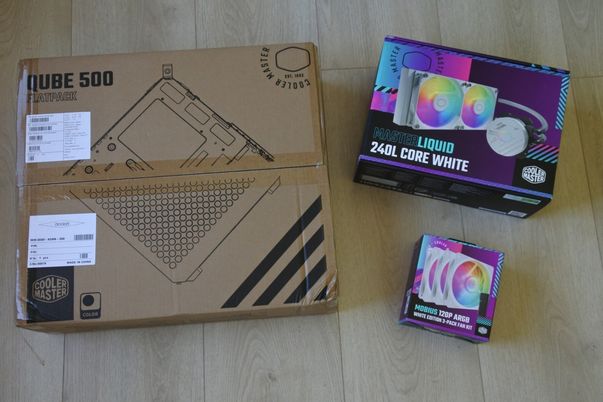

Obudowa dotarła, choć czarna, mimo że zamawiałem białą. Na domiar złego okazało się, że moje aktualne chłodzenie MasterLiquid 360 Atmos nie mieści się w środku. Specyfikacja obudowy jasno podawała maksymalną długość chłodzenia jako 240 mm, jednak, zamiast sprawdzić to dokładnie, polegałem na informacjach z Reddita, które niestety okazały się błędne. Koniec końców przeszczep musiał zostać odłożony na później. Zamówiłem nowe chłodzenie MasterLiquid 240L i po trzech dniach, wraz z dodatkowymi trzema wentylatorami MOBIUS 120P, było na miejscu.

198005

Obudowa CM Qube 500

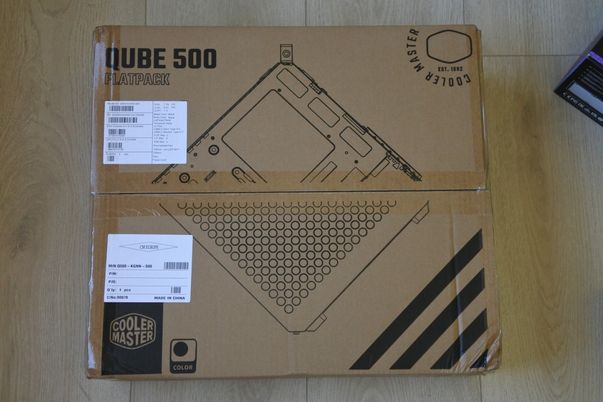

Obudowa w wersji Flatpack to naprawdę ciekawe rozwiązanie, zupełna dla mnie nowość w kwestii podejścia do budowy komputerów. Nie tylko jest zapakowana na płasko, ale oferuje pięć różnych wariantów montażu. Można powiedzieć, że łączy wszystko, co najlepsze z Ikea i Lego Creators.

198006

Specyfikacja

Cecha
Obudowa typu
Mid Tower
Wymiary (Dł. x Szer. x Wys.)
406 x 231 x 415 mm
Pojemność
33,44 L
Obsługa płyt głównych ITX / Micro ATX / ATX / E-ATX (szerokość do 296 mm z PSU SFX, do 273 mm z PSU ATX)
Sloty rozszerzeń
7
Kieszenie na dyski 3.5" 4
Kieszenie na dyski 2.5"
3
Obsługa radiatorów — Przód
120/140 mm (240/280 mm przy zasilaczu na dole)
Obsługa radiatorów — Góra
120 / 140 / 240 / 280 mm (280 mm do 53 mm grubości)
Obsługa radiatorów — Tył
120 mm
Obsługa radiatorów — Dół
120 / 140 / 240 / 280 mm
Obsługa radiatorów — Lewa strona
120 / 140 / 240 / 28
Chłodzenie procesora
164 mm - 172 mm
Zasilacz
173 mm do pierwszego slotu GPU, maks. 216 mm (bez miejsca na zarządzanie kablami), 332 mm montowany na dole (bez miejsca na zarządzanie kablami)
Karta graficzna
365 mm
Przestrzeń na kable za tacką płyty głównej
29-32 mm
Filtry przeciwkurzowe
Przód, Góra, Dół, Prawa strona
Obsługa zasilaczy
SFX / SFX-L / ATX

MasterLiquid 240L  Cooler Master MasterLiquid 240L

Chłodzenie wodne do procesorów, które łączy wydajność z efektem świetlnym ARGB. Wyposażone w podwójną komorę pompy i optymalizowane wentylatory 120 mm, skutecznie rozprasza ciepło, zapewniając niższe temperatury.

198064
198062
198055
198057
198058

Specyfikacja

Cecha
Gniazdo procesora (Intel)
Intel® LGA 1851 / 1700 / 1200 / 1151 / 1150 / 1155 / 1156
Gniazdo procesora (AMD)
AMD® AM5 / AM4 / AM3+ / AM3 / AM2+ / AM2 / FM2+ / FM2 / FM1
Materiał radiatora
Aluminium
Wymiary radiatora
277 x 119,6 x 27,2 mm
Wymiary pompy
81 x 76 x 47 mm
MTTF pompy
>70 000 godzin
Poziom hałasu pompy .)12 dBA (maks
Złącze pompy
3-Pin
Napięcie znamionowe pompy
12 V DC
Zużycie energii pompy 3,96 W
Wymiary wentylatora (Dł. x Szer. x Wys.)
120 x 120 x 25 mm
Liczba wentylatorów 2 sztuki
Prędkość wentylatora
650-1750 RPM ± 10%
Przepływ powietrza wentylatora
71,93 CFM (maks.)
Poziom hałasu wentylatora 27,2 dBA (maks.)
Ciśnienie powietrza wentylatora
1,86 mmH₂O (maks.)
Typ łożyska wentylatora
Łożysko karabinowe
MTTF wentylatora >160 000 godzin
Złącze zasilania wentylatora) 4-Pin (PWM
Napięcie znamionowe wentylatora
12 V DC
Prąd znamionowy wentylatora 0,26 A
Bezpieczny prąd wentylatora
0,37 A

Cooler Master Mobius 120P ARGB

To zestaw trzech wentylatorów o wysokiej wydajności, idealny do intensywnych zastosowań chłodzących. Wyróżnia się unikalnym pierścieniowym designem łopatek, co minimalizuje wibracje i zapewnia cichą pracę przy wysokim przepływie powietrza.

198068
198065
198066
198069

Specyfikacja

Cecha
Wymiary pojedynczego wentylatora (Dł. x Szer. x Wys.) 120 x 120 x 25 mm
Prędkość wentylatora0-2400 RPM ± 10%
Przepływ powietrza wentylatora75,2 CFM
Poziom hałasu wentylatora30 dBA
Ciśnienie powietrza wentylatora 3,63 mmH2O
Napięcie znamionowe 12 V DC
Złącze zasilania wentylatora 4-Pin (PWM)
Prąd znamionowy wentylatora 0,18 A
Bezpieczny prąd wentylatora
0,35 A
Zużycie energii
2,16 W
Złącze RGB
3-Pin ARGB
Napięcie znamionowe RGB 5 V DC
Prąd znamionowy RGB
0,48 A

Jeśli chodzi o rodzaj montażu, to ja oczywiście wybrałem wariant klasyczny. Świetnie przemyślana instrukcja i intuicyjne ilustracje wewnątrz kartonu zdecydowanie ułatwiły proces składania obudowy.

198071
198070
198072

Pierwszym krokiem było przykręcenie płyty głównej oraz zasilacza do jednej ze ścianek.

198077
198074
198076
198078
198075

Następnie dodawałem kolejne elementy konstrukcji. Zamówione dodatkowe trzy wentylatory CM MOBIUS 120P również zagościły w obudowie, a jeden z nich zastąpił OEMowy CM SickleFlow 120P – wymiana była podyktowana jedynie chęcią posiadania oświetlenia RGB, którego SickleFlow po prostu nie posiadał.

198082
198085
198083
198086
198081
198096
198097
198093
198095
198094

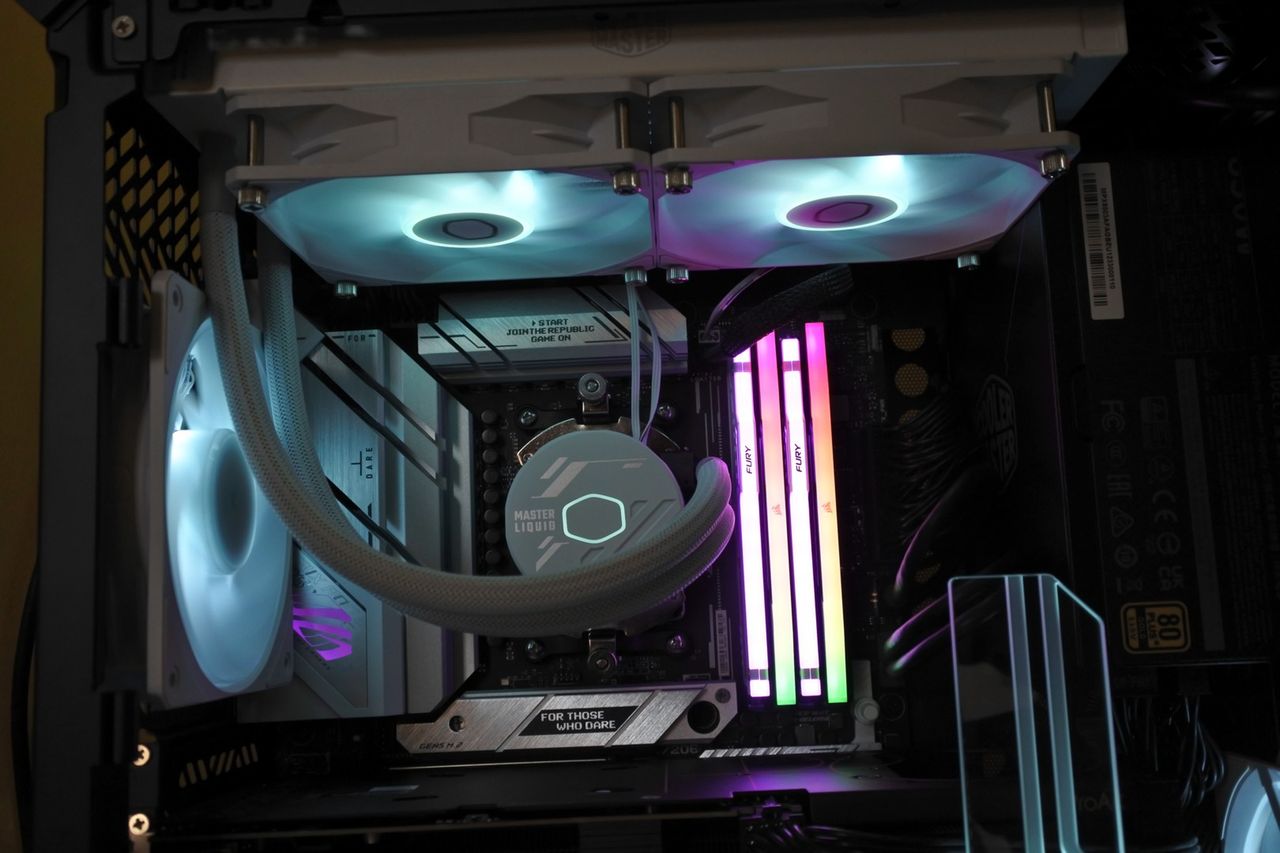

Montaż chłodzenia CM MasterLiquid 240L okazał się prostszy i pewniejszy niż w przypadku poprzedniego modelu 360L. Tym razem nie musiałem demontować oryginalnej przystawki procesora, co z pewnością ułatwiło cały proces.

198101
198100
198099
198098

Ze starej obudowy zabrałem kontroler ARGB, który był dołączony do chłodzenia MasterLiquid 360 Atmos – pozwala mi on sterować oświetleniem wentylatorów niezależnie. Drugim elementem była podpórka pod kartę graficzną CM Atlas, która w nowym zestawie wygląda jeszcze lepiej.

198108
198107
198106
198121
198123

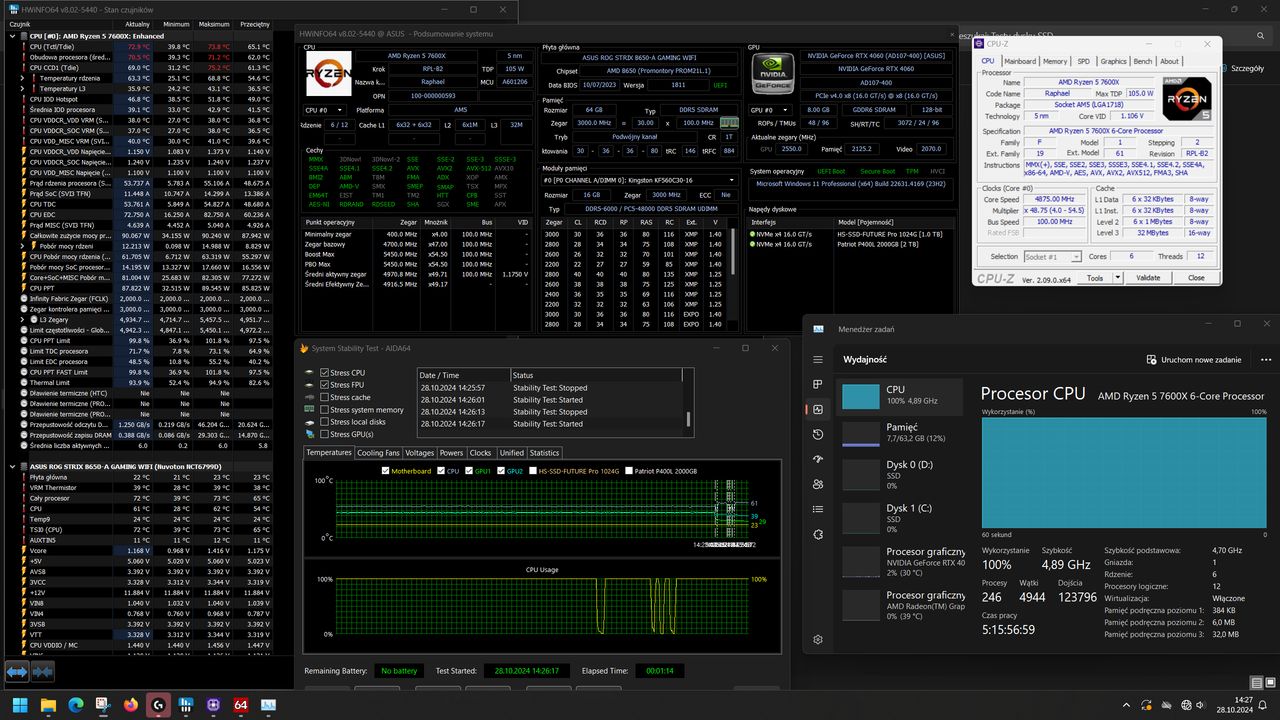

Po zakończeniu składania przyszedł czas na testy chłodzenia. Pojawiła się jednak zagadka: czy mniejsza blokopompa w MasterLiquid 240L będzie mniej wydajna niż jej większy poprzednik?

2479547

Ku mojemu zdziwieniu temperatura w takim samym teście obciążeniowym była o prawie 20 stopni niższa! Pytanie brzmi – skąd taka różnica? Możliwe, że popełniłem błąd przy montażu poprzedniego chłodzenia – być może źle nałożyłem pastę termiczną albo niedokładnie dokręciłem którąś z czterech śrub mocujących. Jakieś pomysły?

2479566

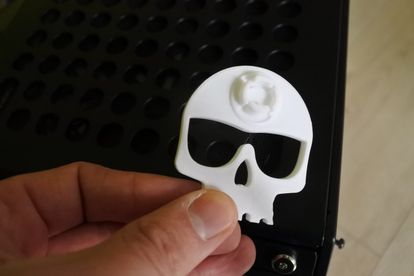

Wracając do obudowy – ogromny plus dla Cooler Mastera za udostępnienie projektów 3D, co pozwala dosłownie każdemu na stworzenie dodatkowych akcesoriów do zamocowania w otworach wentylacyjnych na trzech stronach obudowy. Ja wydrukowałem czaszkę, która zawitała na blaszaku z powodu Halloween. :)

198116
198117

Ostatnim elementem, który dopełnił całość mojego projektu Frankenstain PC był namagnesowany uchwyt Cooler Master GEM. Komputer finalnie wylądował na blacie biurka, więc aby zachować lepszy porządek, każdy taki gadżet jest na wagę złota.

198118
198114
198112
198111
198115

Tym wpisem kończę mój projekt Frankenstein PC, teraz czas skorzystać z  mocy tego komputera i w końcu skończyć Alan Wake II.
