Cubieboard 2 - Ciekawa alternatywa dla maliny

Strona główna@cyrylloCubieboard 2 - Ciekawa alternatywa dla maliny
02.03.2014 14:30

CubieBoard2 to jedna z wielu płytek podobnych do Raspberry Pi, które pojawiły się po wydaniu RPi. Tyle tylko, że akurat jest to jedna z najciekawszych płytek obok BegleBone Black. Co prawda powstało naprawdę sporo takich pico-komputerków, ale seria Cubieboard (Cubieboard, Cubieboard2 i Cubietruck (Cubieboard3)) jest godna uwagi głównie jako urządzenie multimedialne lub prosty pulpit, choć nie brakuje mu złącz GPIO.

505853

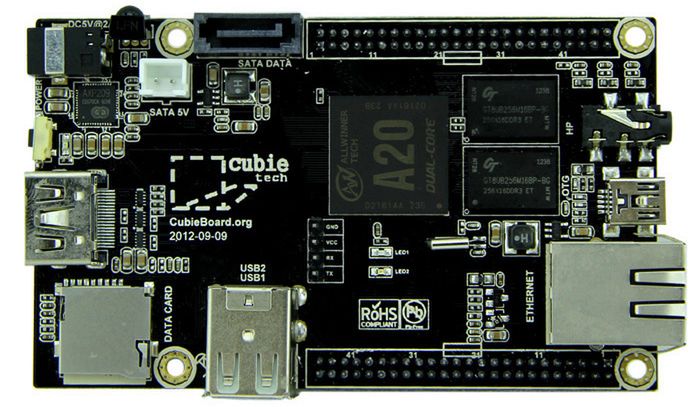

Specyfikacja Cubieboard 2

505855
  • AllWinnerTech SOC A20,ARM® Cortex™-A7 Dual-Core ARM® Mali400 MP2 Complies with OpenGL ES 2.0/1.1
  • 1GB DDR3 @480M
  • 3.4GB internal NAND flash, up to 64GB on SD slot, up to 2T on 2.5 SATA disk
  • 5VDC input 2A or USB otg input
  • 1x 10/100 ethernet, support usb wifi
  • 2x USB 2.0 HOST, 1x mini USB 2.0 OTG, 1x micro sd
  • 1x HDMI 1080P display output
  • 1x IR, 1x line in, 1x line out
  • 96 extend pin interface, including I2C, SPI, RGB/LVDS, CSI/TS, FM-IN, ADC, CVBS, VGA,
  • SPDIF-OUT, R-TP, and more

Pulpit i media center

Dla Cubieboard-a dostępnych jest kilka systemów m.in. Lubuntu, Android, Debian, Cubian, Buildroot, Fedora, Ubuntu, ArchLinux.

bDXMkvdz

Pełna lista dystrybucji.

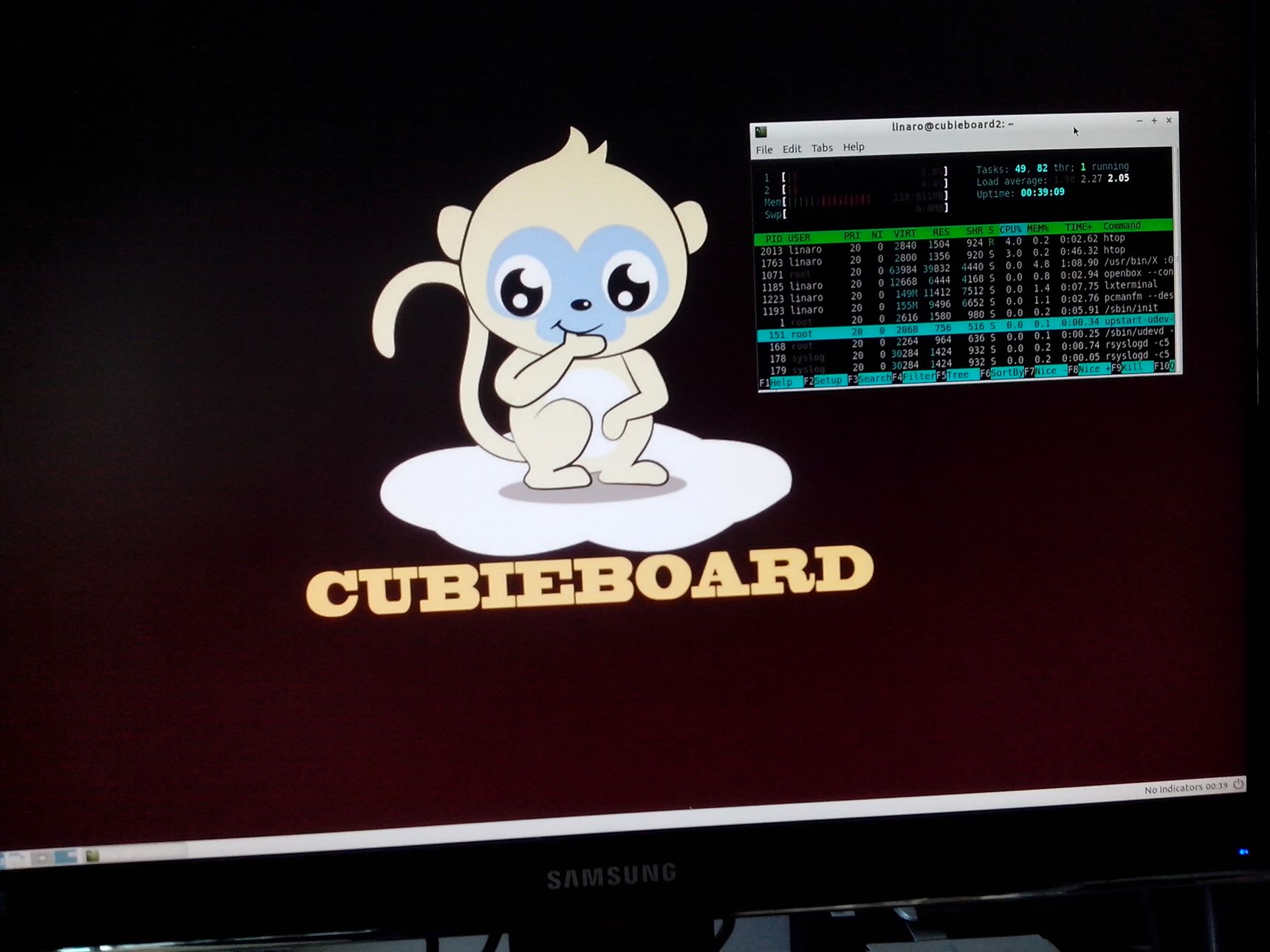

Pulpit Lubuntu
Pulpit Lubuntu

Jak widać mamy sporo desktopów do wyboru. Sam pulpit działa dość płynnie, można spokojnie przeglądać strony www (bez flasha), pisać dokumenty w LibreOffice i robić wiele innych rzeczy.

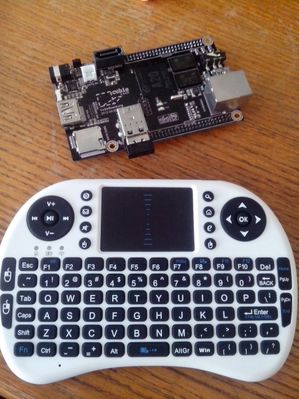

Oprócz typowych dystrybucji Linuksa znajdziemy też kilka wersji Androida ze specjalnymi nakładkami TV i zainstalowanymi XBMC. W przeciwieństwie do dystrybucji Linuksa pod Androidem jesteśmy w stanie wyciągnąć całą moc z GPU i oprócz grania w gry oglądać płynnie filmy FullHD. Właśnie tu najlepiej sprawdza się Cubieboard jako centrum multimedialne. Możemy podłączyć go do telewizora za pomocą HDMI lub dorobić/kupić wtyczkę VGA lub RCA (do złącz GPIO) i podpiąć do starszych telewizorów lub monitorów. Wystarczy podłączyć bezprzewodową klawiaturę lub pilota i mamy pełne centrum multimedialne.

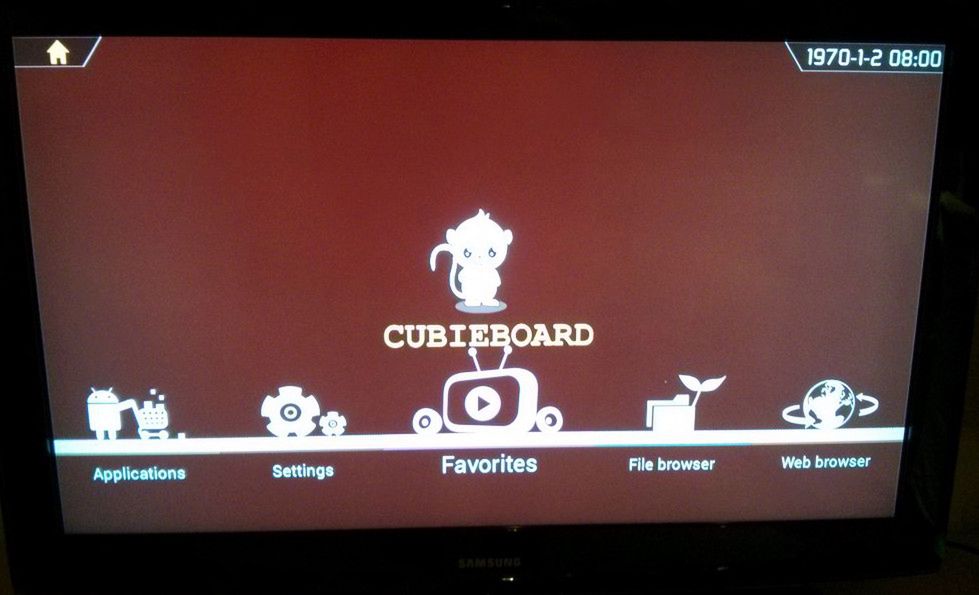

Nakładka graficzna w Androidzie dla Cubieboard
Nakładka graficzna w Androidzie dla Cubieboard

NAS z SATA

Dzięki złączu SATA mamy możliwość podpięcia dysku 2,5 calowego bezpośrednio do urządzenia wraz z zasilaniem (zestaw kabli jest w zestawie) lub 3,5 calowego z osobnym zasilaniem. Nasz Cubie może zostać dodatkowo NAS-em, na którym możemy trzymać nasze ulubione filmy i muzykę.

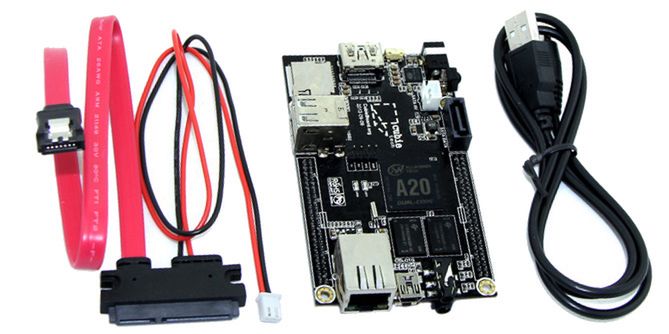

Zestaw Cubieboard 2 zawiera również kabel usb (zasilajacy) i złącze sata
Zestaw Cubieboard 2 zawiera również kabel usb (zasilajacy) i złącze sata

GPIO

Multimedia i pulpit to nie wszystko. W systemie Cubian (również z poziomu Androida ) możemy sterować pinami za pomocą operacji na plikach. Choć nie jest to tak łatwe jak w RPi, ale do prostych rzeczy całkowicie wystarczy. Mamy do dyspozycji piny m.in. I2C, SPI, RGB/LVDS, CSI/TS, FM-IN, ADC, CVBS, VGA, SPDIF-OUT, R-TP.

bDXMkvdF

Przykładowo chcemy zapalić np. diodę lub przekaźnik, możemy sterować pinami cyfrowymi i ustawiać ich stany. Ustawiamy pin 61 (pin 61 jest na PI13 (Port I, 201+13) = gpio214)

echo 214 > /sys/class/gpio/export

Ustawiamy rodzaj pinu input (low), output (high)

echo "high" > /sys/class/gpio/gpio214/direction
bDXMkvdG

lub

echo out > /sys/class/gpio/gpio214/direction

włączamy pin na stan wysoki

echo 1 > /sys/class/gpio/gpio214/value

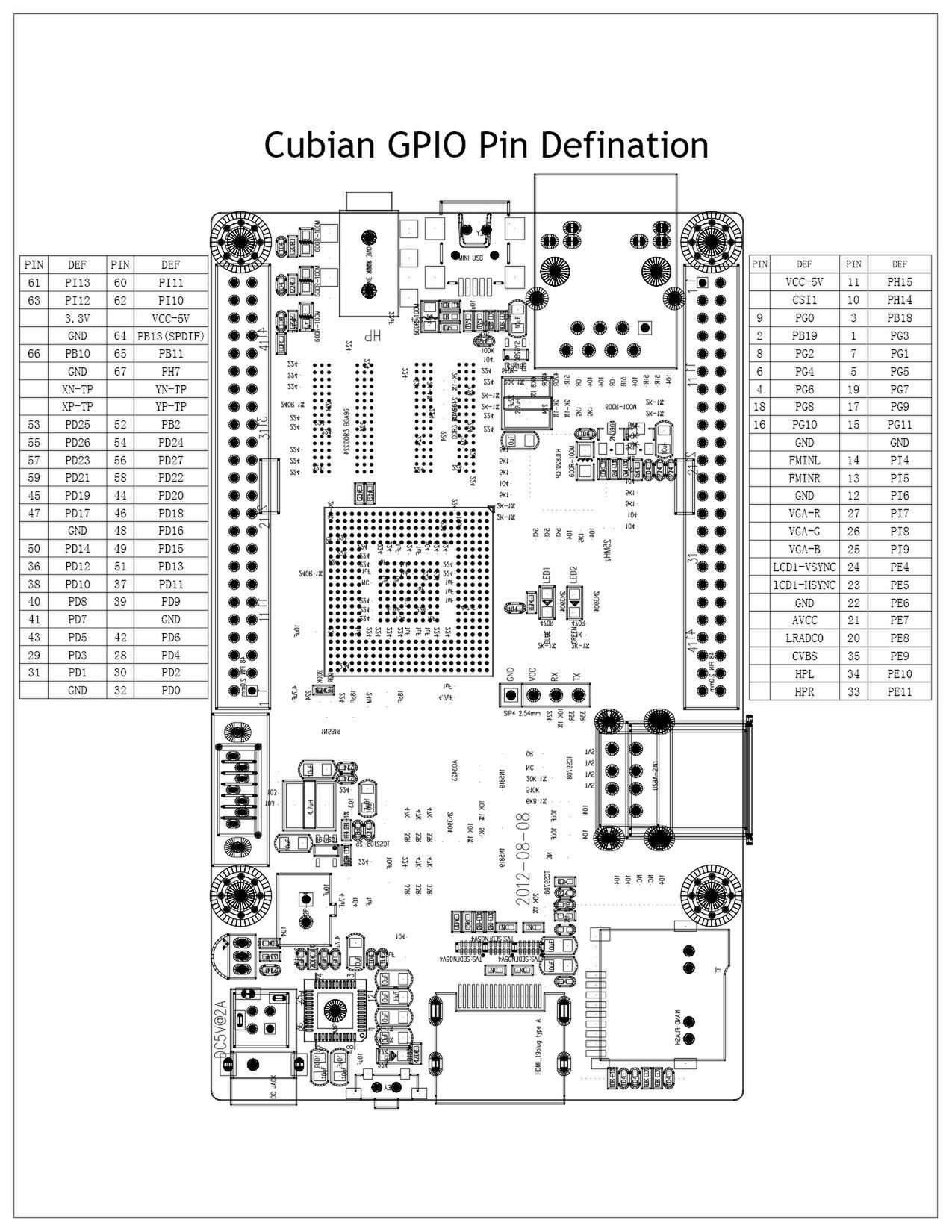

Schemat pinów GPIO w Cubieboard2
Schemat pinów GPIO w Cubieboard2

Przykładowy skrypt napisany w Pythonie robiący to samo co wyżej

bDXMkvdH

gpio = 214
#export the pin
f= open ('/sys/class/gpio/export','w')
f.write(str(gpio))
f.close()
# Set the direction
path = '/sys/class/gpio/gpio' + gpio + '/direction'
f= open (path,'w')
f.write('out')
f.close()
#write '1' to the pin value
path = '/sys/class/gpio/gpio' + gpio + '/value'
f= open (path,'w')
f.write('1')
f.close(

Więcej informacji

Sesja zdjęciowa Cubieboard 2

Poniżej przedstawiam zdjęcia samej płytki, którą miałem przez kilka godzin na testach.

113229
113230

[join][img=plytka3][join][img=plytka5][join][img=plytka6][join][img=plytka7]

Alternatywny Cubieboard?

Jak zapewne niektórzy zauważyli komponenty w Cubiebioard-ach są identyczne jak te, które możemy spotkać w tabletach (z wyjściami HDMI) dostępnych na rynku. Dlatego w kolejnym wpisie pokażę jak znaleźć taki tablet (najtaniej kupując z rozbitą matrycą koszt około 30-70zł) i wykorzystać go jako Cubieboard 2.

bDXMkvev
