5" ekran dotykowy dla Banana Pi/PRO

Strona główna@cyryllo5" ekran dotykowy dla Banana Pi/PRO
10.03.2015 21:09

Na początku roku @wojtekadams opisywał ekran LCD dla Banana Pi i PRO. Dziś moja kolej na zaprezentowanie tym razem nowego dotykowego modułu LCD od Lemaker, który przygotował łącznie trzy wersje ekranów dotykowych o przekątnych 3.5", 5" oraz 7".

548039

Ekrany posiadają rozdzielczości 320x240 (3,5"), 800x480 (5") i 1024x600 (7"). Ja zaopatrzyłem się w wersję 5" do jednego z projektów o którym zapewne napiszę. Cena modułu w wersji 5" to 46.99$, który pobiera maksymalnie 400mA, zaś sam ekran jest błyszczący i posiada wymiarach 118.5 × 77.55 × 3.1 mm. Więcej informacji i specyfikacje wszystkich modułów można znaleźć na stronie Lenovator.

Ekran LCD z dotykiem dla Banana Pi/PRO
Ekran LCD z dotykiem dla Banana Pi/PRO

Ekrany podłącza się identycznie jak w starszych ekranach bez dotyku za pomocą tego samego złącza LVDS. Nie potrzebujemy żadnych dodatkowych kabli usb do dotyku jak ma to miejsce w wielu ekranach dla popularnego Raspberry Pi.

123688
123689

Instalacja samego ekranu sprowadza się tylko do podmiany pliku script.bin oraz załadowania modułu ft5x_ts i działa zarówno na Linuksie jak i na Androidzie. Opis jak to zrobić dostępny jest na wiki.

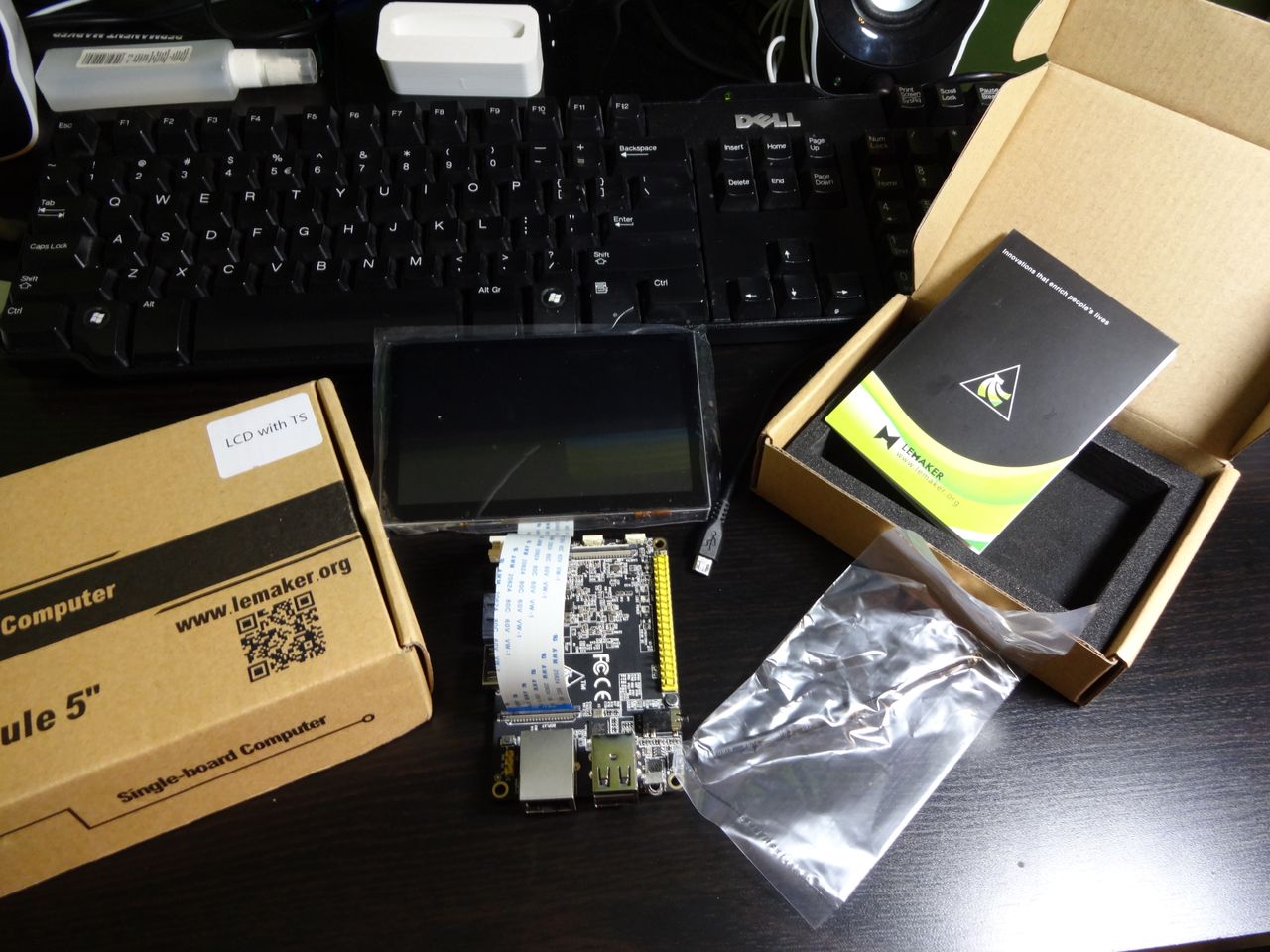

Świeżynka z folią
Świeżynka z folią
Ładujący się system Raspbian

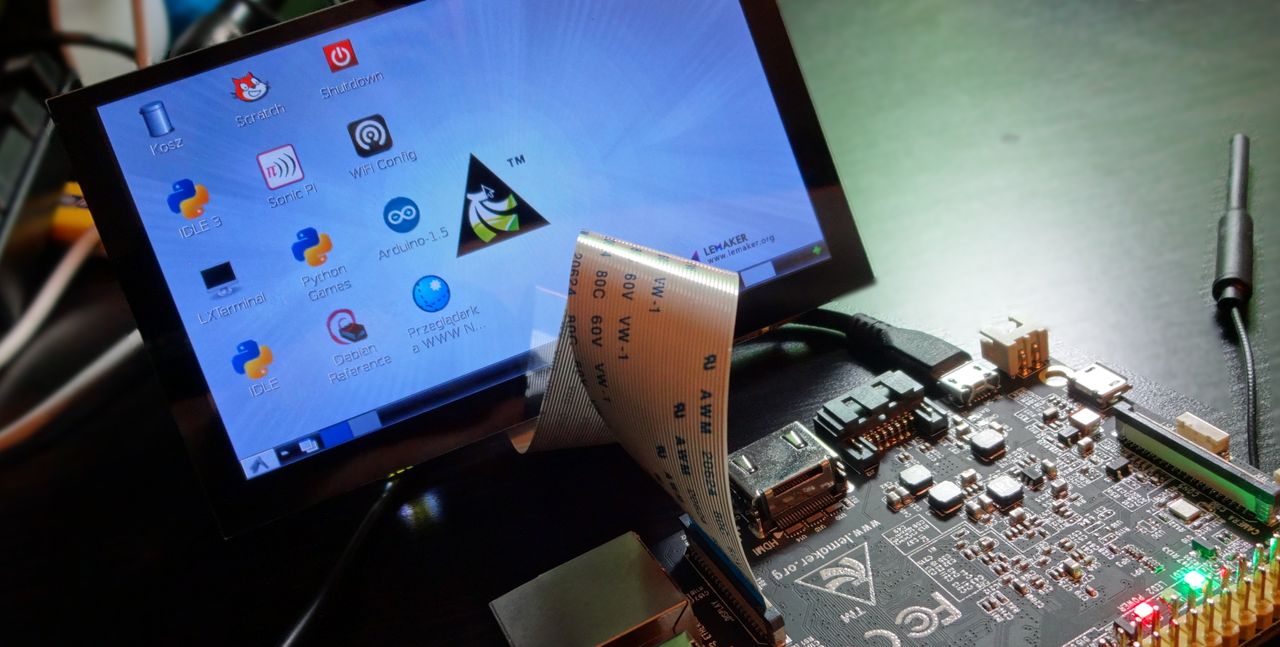

LXDE na Banana PRO

Ekran jest pojemnościowy, dzięki czemu jakość i dokładność dotyku jest na bardzo wysokim poziomie. Przewijanie czy zaznaczanie elementów nie sprawia problemów. Sama jakość ekran również prezentuję się dobrze. Oczywiście przy moim 5" ekranie nie ma co liczyć na wygodne przewijanie stron, ale ekran nada się bardzo dobrze do panelu z przyciskami.
